FMB - Pegasus + CN

De Pegasus+CN is een automatische/halfautomatische lintzaagmachine voor zaagsneden van 0° tot 60°, geschikt voor metalen en aanverwante materialen.

Belangrijkste kenmerken:

Hoofdstructuur in drie delen: aluminiumlegering, staal en gietijzer.
Dynamometrische zaagbladspanning, sensor voor gebroken blad en bladrotatie.
Hydraulische zaagkopvoeding met snelheidsregeling via frontbediende regelklep.
Automatische zaagkoprotatie met hydraulische cilinder en digitale hoekweergave, plus hydraulische vergrendeling.
Verstelbare zaagbladgeleiding met hardmetalen inzetstukken en lagering.
VHZ elektronische inverter voor traploze zaagsnelheden van 16–120 m/min.
Borstel voor zaagbladreiniging aangedreven door motor.

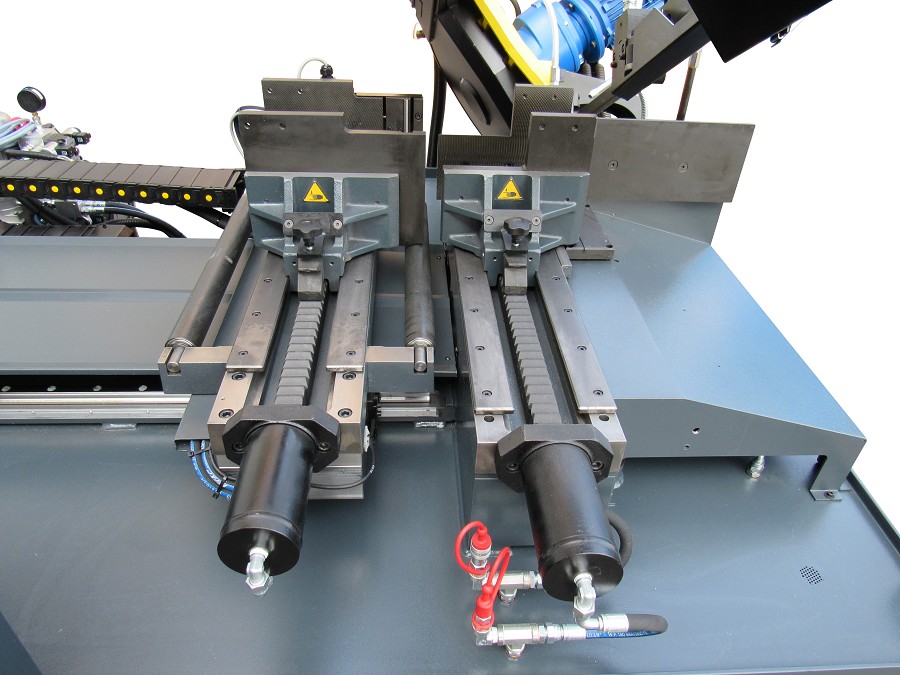

Handmatig positioneerbare spanvijs met snelheksysteem en hydraulische vergrendeling.
Sledemateriaalvoeding op lineaire kogellagers met 1000 mm voedingsslag, hydraulische cilinder en anti-wrijvingseinrichting voor gebogen staven; voedselsnelheid 4,2 m/min.
Automatische positionering van het spanvijs tot geprogrammeerde feedlengte (tolerantie ±0,2 mm).
Eindafval ca. 310 mm; 4 steunrollen voor materiaal, automatische positionering van centrale rollen voor korte staven.

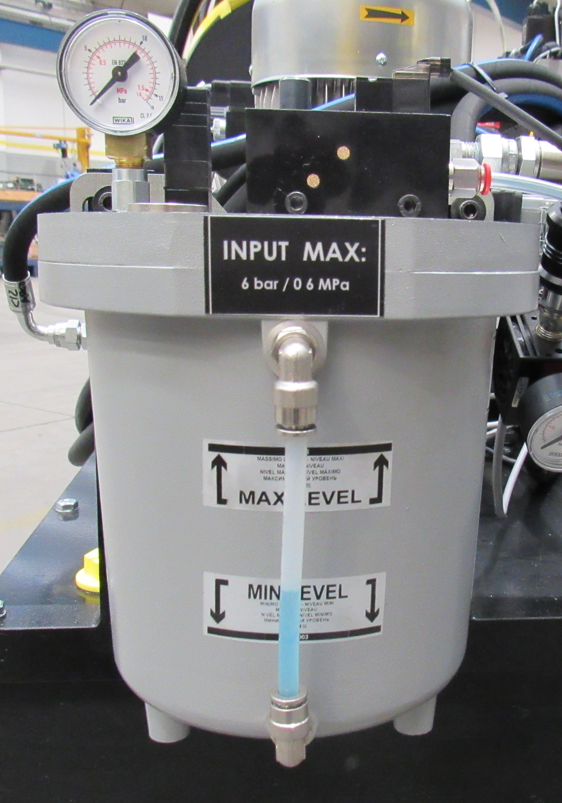

Robuust gelast stalen onderstel met afvalopvang en geïntegreerd koelvloeistofreservoir; optioneel minimale bladlubricatieapparaat.
Ergonomisch bedieningspaneel en werktafel.

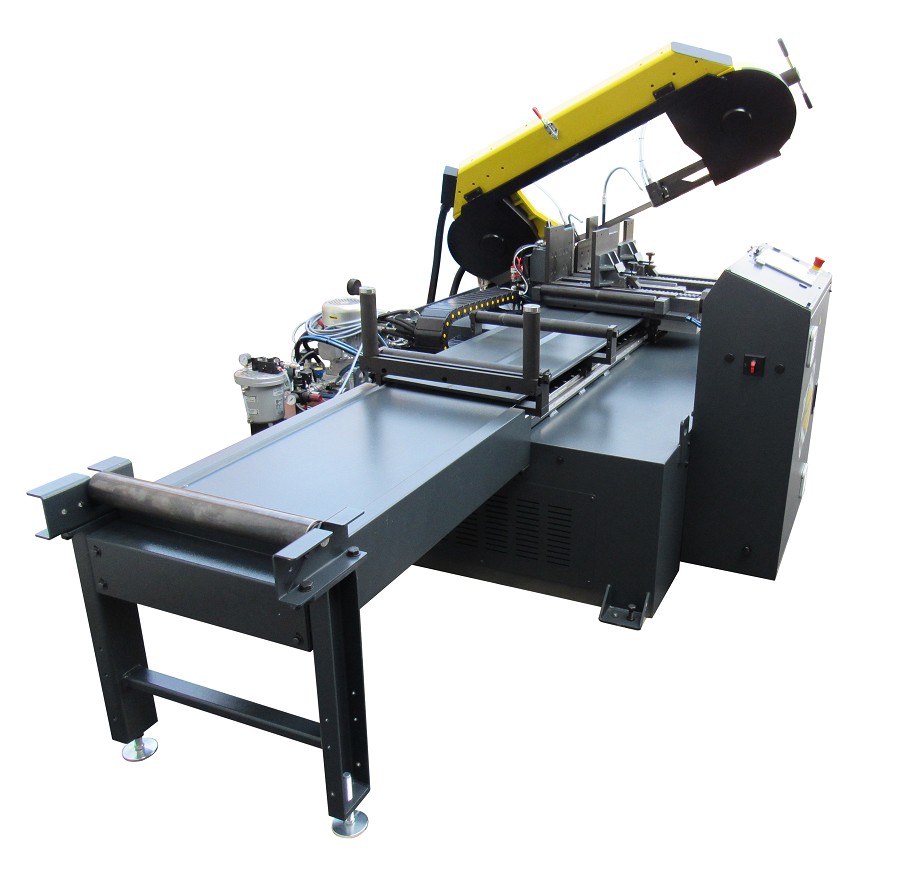

Rollenbaan 1000 mm aan de laadzijde en extra rollenbaan aan de afvoerkant voor materiaalondersteuning.
Hydraulische eenheid voor zaagkop, spanvijzen, koprotatie, kopvergrendeling en sledevoeding.
Elektrische kast met 24 VDC stuurspanning en vergrendelbare hoofdschakelaar.
Digitaal bedieningspaneel met zelfdiagnose en zaagcyclusprogrammering.
Volledige beveiliging: IP55, bescherming tegen overstroom en kortsluiting.
Aansluitspanning: 400V/50Hz/3Ph standaard (diverse andere spanningen beschikbaar).
Machinekleuren: geel RAL 1018 en grijs RAL 7016.

‍

No items found.

<table class="tabelfmbkenmerken"> <thead> <tr> <td colspan="5"> <h5 style="text-align: center;">Maximale zaagcapaciteit</h5> </td> </tr> </thead> <tbody> <tr> <td>   </td> <td> <img title="Capaciteit rond" src="https://www.mema.advicemedia.be/images/fmbtab_cap_ro.png" alt="Capaciteit rond"></td> <td style="text-align: center;"> <img title="Capaciteit vierkant" src="https://www.mema.advicemedia.be/images/fmbtab_cap_sq.png" alt="Capaciteit vierkant"></td> <td style="text-align: center;"><img title="Capaciteit rechthoekig (plat)" src="https://www.mema.advicemedia.be/images/fmbtab_cap_RE0.png" alt="Capaciteit rechthoekig (plat)"></td> <td style="text-align: center;"> <img title="="Capaciteit" src="https://www.mema.advicemedia.be/images/fmbtab_cap_re90.png" alt="Capaciteit rechthoekig (rechtstaand)"></td> </tr> <tr> <td class="titel">Verstek</td> <td>mm</td> <td style="text-align: center;">mm</td> <td style="text-align: center;">mm</td> <td style="text-align: center;">mm</td> </tr> <tr> <td class="titel">0°</td> <td>330</td> <td>330</td> <td>330 x 460*</td> <td style="text-align: center;">330 x 460</td> </tr> <tr> <td class="titel">45°</td> <td>330</td> <td>330</td> <td>330 x 330</td> <td>190 x 360</td> </tr> <tr> <td class="titel">60°</td> <td>240</td> <td>160</td> <td>160 x 230</td> <td style="text-align: center;">160 x 230</td> </tr> </tbody> </table> <p> </p> <table class="tabelfmbkenmerken"> <thead> <tr> <td colspan="9"> <h5 style="text-align: center;">Technische kenmerken</h5> </td> </tr> </thead> <tbody> <tr> <td style="text-align: center;"><img title="Zaagbladafmetingen" src="https://www.mema.advicemedia.be/images/fmbtab_arco.png" alt="Zaagbladafmetingen"></td> <td style="text-align: center;"><img title="Zaagsnelheden" src="https://www.mema.advicemedia.be/images/fmbtab_arco.png" alt="Zaagsnelheden"></td> <td style="text-align: center;" colspan="2"><img title="Zaagmotor" src="https://www.mema.advicemedia.be/images/fmbtab_arco_motore.png" alt="Zaagmotor"></td> <td style="text-align: center;"><img title="Massa machine" src="https://www.mema.advicemedia.be/images/fmbtab_kg.png" alt="Massa machine"></td> <td style="text-align: center;"><img title="Afmetingen machine" src="https://www.mema.advicemedia.be/images/fmbtab_ingrombo.png" alt="Afmetingen machine"></td> <td style="text-align: center;"><img title="Werkhoogte tafel" src="https://www.mema.advicemedia.be/images/fmbtab_altezza.png" alt="Werkhoogte tafel"></td> <td style="text-align: center;" colspan="2"><img title="Koelpomp" src="https://www.mema.advicemedia.be/images/fmbtab_h2o_motore.png" alt="Koelpomp"></td> </tr> <tr> <td style="text-align: center;">mm</td> <td style="text-align: center;">m/min</td> <td style="text-align: center;">pk</td> <td style="text-align: center;">kW</td> <td style="text-align: center;">kg</td> <td style="text-align: center;">cm</td> <td style="text-align: center;">cm</td> <td style="text-align: center;">pk</td> <td style="text-align: center;">kW</td> </tr> <tr> <td style="text-align: center;"> <p>4120x34x1,1</p> </td> <td style="text-align: center;">16 en 120</td> <td style="text-align: center;">3</td> <td style="text-align: center;">1.1</td> <td style="text-align: center;">2170</td> <td style="text-align: center;">470x290x210</td> <td style="text-align: center;">75</td> <td style="text-align: center;">0,08</td> <td style="text-align: center;">0,20</td> </tr> </tbody> </table> <p> </p>

Kit LX

LX - Laserverlichting voor snijlijn

De LX-optie vergemakkelijkt het snijproces voor de operator: een laserstraal projecteert een rode lijn op het ingespannen materiaal zodat precies zichtbaar is waar het zaagblad de snede zal maken.

Download :

Brochure FMB Pegasus CN
