FMB - Jupiter XL

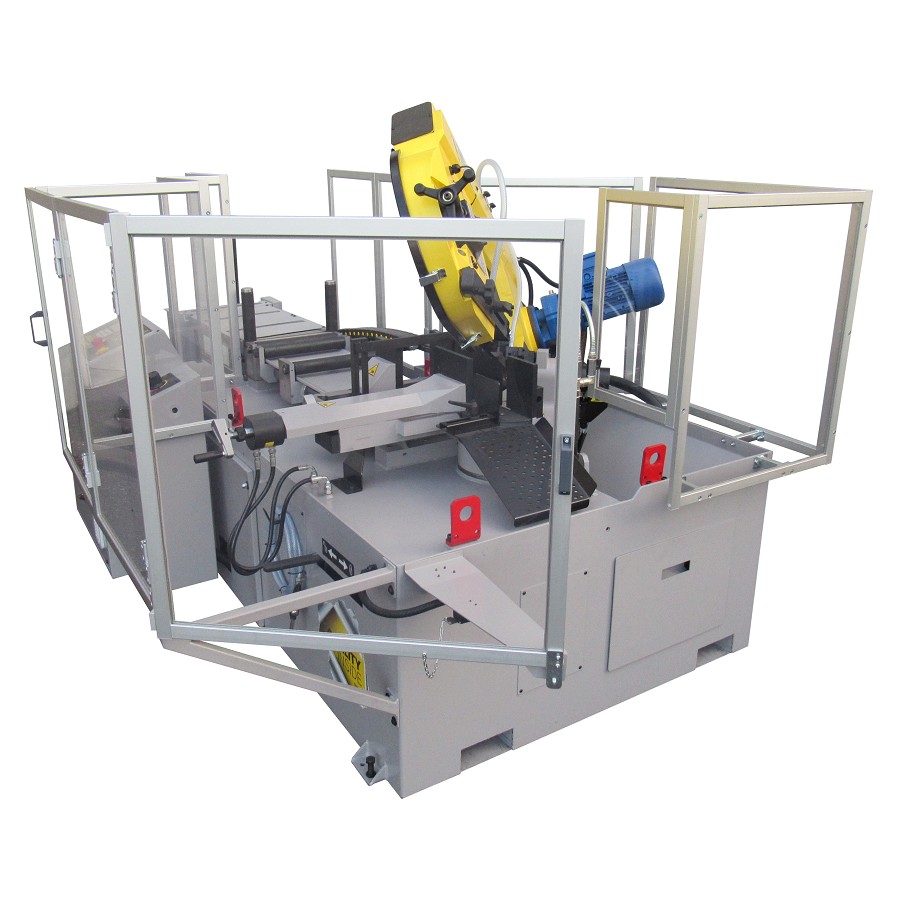

De Jupiter XL is een automatische/halfautomatische lintzaagmachine voor 0°–45° (automatisch) en 0°–60° (halfautomatisch) zaagsneden, geschikt voor metalen en aanverwante materialen.

Belangrijkste kenmerken:

Hoofdstructuur in drie delen: aluminiumlegering, staal en gietijzer.
Dynamometrische zaagbladspanning, sensor voor gebroken blad en bladrotatie.
Robuust gelast stalen onderstel, geschikt voor transport met heftruck, met afvalopvang en geïntegreerd koelvloeistofreservoir van 90 L.
Hydraulische bediening voor zaagkop, spanvijs en sledevoeding, met gebalanceerde regelklep voor zaagkopafdaling.
Verstelbare zaagbladgeleiding met hardmetalen inzetstukken en lagering.
VHZ elektronische inverter voor traploze zaagsnelheden van 16–120 m/min.
Borstel voor zaagbladreiniging, aangedreven door elektromotor.
Hydraulisch vergrendelde spanvijs met verwisselbare geharde pinnetjes op de klepplaten.
Ergonomisch bedieningspaneel en werktafel, digitale controle met zelfdiagnose en zaagcyclusprogrammering.
Hoofdrotatie met mechanische stops op 0°, 45° en 60°, inclusief gradenschaal en stevige vergrendelingshendel.

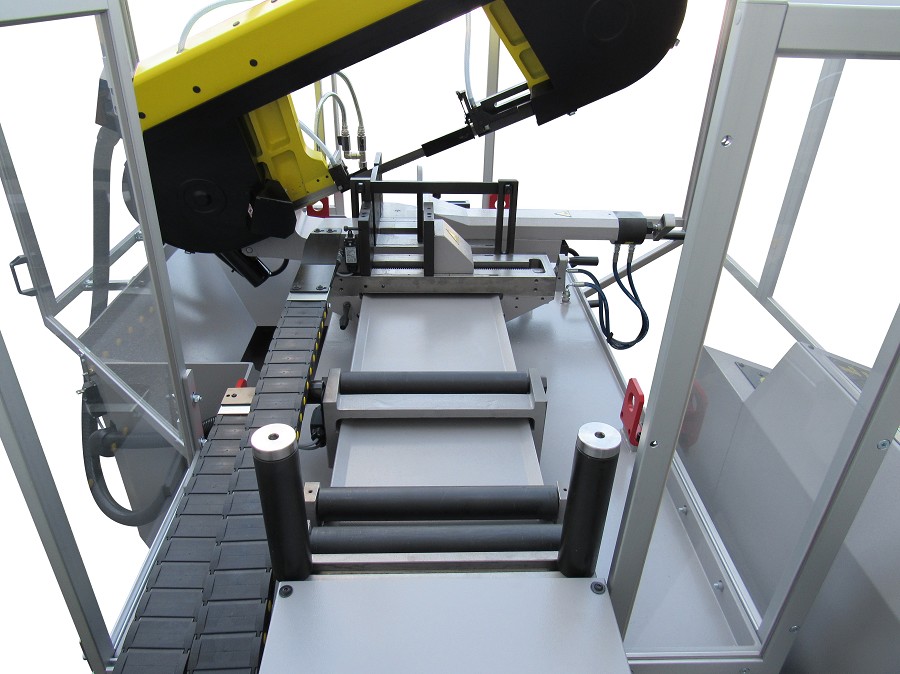

Rollenbaan van 600 mm aan de laadzijde.
Zelfcentrerende sledevoeding voor gebogen staven, glijdend op verchroomde kolommen (voedingsslag 510 mm).
Meet- en eindstopssystemen met tolerantie ±0,2 mm; eindafval ca. 300 mm.
Volledige beveiliging: IP55, bescherming tegen overstroom en kortsluiting, stuurspanning 24 VDC.
Aansluitspanning: 400V/50Hz/3Ph standaard (andere spanningen optioneel).
Machinekleuren: geel RAL 1018 en grijs RAL 7035.

No items found.

<table class="tabelfmbkenmerken"> <thead> <tr> <td colspan="5"> <h5 style="text-align: center;">Maximale zaagcapaciteit</h5> </td> </tr> </thead> <tbody> <tr> <td>   </td> <td> <img title="Capaciteit rond" src="https://www.mema.advicemedia.be/images/fmbtab_cap_ro.png" alt="Capaciteit rond"></td> <td style="text-align: center;"> <img title="Capaciteit vierkant" src="https://www.mema.advicemedia.be/images/fmbtab_cap_sq.png" alt="Capaciteit vierkant"></td> <td style="text-align: center;"><img title="Capaciteit rechthoekig (plat)" src="https://www.mema.advicemedia.be/images/fmbtab_cap_RE0.png" alt="Capaciteit rechthoekig (plat)"></td> <td style="text-align: center;"> <img title="="Capaciteit" src="https://www.mema.advicemedia.be/images/fmbtab_cap_re90.png" alt="Capaciteit rechthoekig (rechtstaand)"></td> </tr> <tr> <td class="titel">Verstek</td> <td>mm</td> <td style="text-align: center;">mm</td> <td style="text-align: center;">mm</td> <td style="text-align: center;">mm</td> </tr> <tr> <td class="titel">0°</td> <td>305</td> <td>300</td> <td>300 x 310</td> <td style="text-align: center;">300 x 310</td> </tr> <tr> <td class="titel">45°</td> <td>260</td> <td>240</td> <td>155 x 260</td> <td>300 x 220</td> </tr> <tr> <td class="titel">60°</td> <td>170</td> <td>160</td> <td>160 x 170</td> <td style="text-align: center;">255 x 150</td> </tr> </tbody> </table> <p> </p> <table class="tabelfmbkenmerken"> <thead> <tr> <td colspan="9"> <h5 style="text-align: center;">Technische kenmerken</h5> </td> </tr> </thead> <tbody> <tr> <td style="text-align: center;"><img title="Zaagbladafmetingen" src="https://www.mema.advicemedia.be/images/fmbtab_arco.png" alt="Zaagbladafmetingen"></td> <td style="text-align: center;"><img title="Zaagsnelheden" src="https://www.mema.advicemedia.be/images/fmbtab_arco.png" alt="Zaagsnelheden"></td> <td style="text-align: center;" colspan="2"><img title="Zaagmotor" src="https://www.mema.advicemedia.be/images/fmbtab_arco_motore.png" alt="Zaagmotor"></td> <td style="text-align: center;"><img title="Massa machine" src="https://www.mema.advicemedia.be/images/fmbtab_kg.png" alt="Massa machine"></td> <td style="text-align: center;"><img title="Afmetingen machine" src="https://www.mema.advicemedia.be/images/fmbtab_ingrombo.png" alt="Afmetingen machine"></td> <td style="text-align: center;"><img title="Werkhoogte tafel" src="https://www.mema.advicemedia.be/images/fmbtab_altezza.png" alt="Werkhoogte tafel"></td> <td style="text-align: center;" colspan="2"><img title="Koelpomp" src="https://www.mema.advicemedia.be/images/fmbtab_h2o_motore.png" alt="Koelpomp"></td> </tr> <tr> <td style="text-align: center;">mm</td> <td style="text-align: center;">m/min</td> <td style="text-align: center;">pk</td> <td style="text-align: center;">kW</td> <td style="text-align: center;">kg</td> <td style="text-align: center;">cm</td> <td style="text-align: center;">cm</td> <td style="text-align: center;">pk</td> <td style="text-align: center;">kW</td> </tr> <tr> <td style="text-align: center;">3420x27x0,9</td> <td style="text-align: center;">16 en 120</td> <td style="text-align: center;">1.5</td> <td style="text-align: center;">1.1</td> <td style="text-align: center;">1270</td> <td style="text-align: center;">230x210x160</td> <td style="text-align: center;">85</td> <td style="text-align: center;">0,08</td> <td style="text-align: center;">0,13</td> </tr> </tbody> </table>

Kit LX

LX - Laserverlichting voor snijlijn

De LX-optie vergemakkelijkt het snijproces voor de operator: een laserstraal projecteert een rode lijn op het ingespannen materiaal zodat precies zichtbaar is waar het zaagblad de snede zal maken.

KIT NB1

Koelvloeistofverstuiver (1 sproeikop)

Voor toepassingen met minimale smering en ook interessant voor het zagen van dunwandige buizen.
